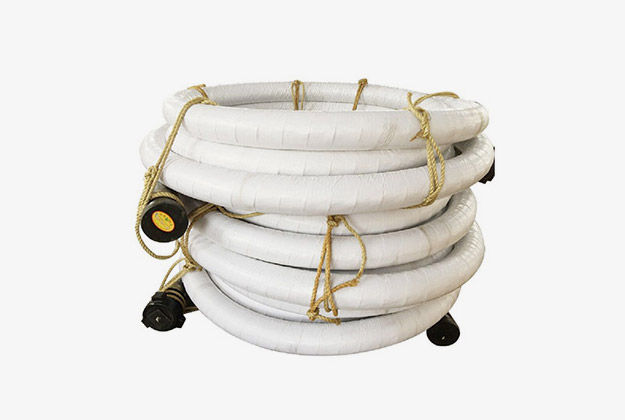

Applicability: Commonly used in drilling, cementing and workover service as flexible connection for mud manifold, cement manifold, choke kill manifold to transport water base mud, oil base mud , and washing fluid at high pressure in large volumes.
Temperature Range: Ambient temperature -20℃~+121℃.
Structure:
Tube(lining):Principally synthetic rubber,featuring oil resistance, abrasion resistance, acid & alkali resistance.
Reinforcement:2-8 layers of high strength steel wire spiral.
Cover:featuring oil resistance, low temperature, weather proof and anti-ageing.
Coupling type: LP and TBG of API Spec 5B.Flange or clip of API Spec 6A.Intergral union or welded hammer union.Special type can be available upon customers' requirement.
Standard：API Spec 7K、ISO 6807、GOST 28618
Grade A
in. mm I.D |
mm O.D |
MPa（psi） W.P |
MPa（psi） T.P |
MPa（psi） Burst Pressure |
㎏/m Weight |
mm Min Bending Radius |
in Coupling Thread |
|---|---|---|---|---|---|---|---|
| 2 51 | 73.3 | 10.3(1500) | 20.7(3000) | 25.8(3750) | 4.1 | 900 | 2½ LP |
| 2½ 64 | 87.2 | 10.3(1500) | 20.7(3000) | 25.8(3750) | 5.2 | 1200 | 3LP |
Grade B
in. mm I.D |
mm O.D |
MPa（psi） W.P |
MPa（psi） T.P |
MPa（psi） Burst Pressure |
㎏/m Weight |
mmMin Bending Radius |
in Coupling Thread |
|---|---|---|---|---|---|---|---|
| 2 51 | 74.2 | 13.8（2000） | 27.6（4000） | 34.5（5000） | 4.4 | 900 | 2½ LP |
| 2½ 64 | 87.6 | 13.8（2000） | 27.6（4000） | 34.5（5000） | 5.5 | 1200 | 3LP |
| 3 76 | 103.5 | 13.8（2000） | 27.6（4000） | 34.5（5000） | 8.9 | 1200 | 4LP |
Grade C
in. mm I.D |
mm O.D |
MPa（psi） W.P |
MPa（psi） T.P |
MPa（psi） Burst Pressure |
㎏/m Weight |
mm Min Bending Radius |
in Coupling Thread |
|---|---|---|---|---|---|---|---|
| 2 51 | 79 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 7 | 900 | 2½ LP |
| 2½ 64 | 99.5 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 12.9 | 1200 | 3LP |
| 3 76 | 115.7 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 15.9 | 1200 | 4LP |
| 3½ 89 | 133 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 21.2 | 1400 | 4LP |
| 4 102 | 148.6 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 25.2 | 1400 | 5LP |
| 5 127 | 179 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 37.9 | 1500 | 6LP |
| 6 152 | 209.8 | 27.6（4000） | 55.2（8000） | 69.0（10000） | 50.7 | 1800 | 6LP |
Grade D
in. mm I.D |
mm O.D |
MPa（psi） W.P |
MPa（psi） T.P |
MPa（psi） Burst Pressure |
㎏/m Weight |
mm Min Bending Radius |
in Coupling Thread |
|---|---|---|---|---|---|---|---|
| 2 51 | 85.5 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 10.6 | 900 | 2½ LP |
| 2½ 64 | 103.7 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 14.2 | 1200 | 3LP |
| 3 76 | 120 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 18.3 | 1200 | 4LP |
| 3½ 89 | 135.6 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 22.4 | 1400 | 4LP |
| 4 102 | 148.6 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 25.2 | 1400 | 5LP |
| 5 127 | 184.8 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 43 | 1500 | 6LP |
| 6 152 | 209.8 | 34.5（5000） | 69.0（10000） | 86.3（12500） | 50.7 | 1800 | 6LP |
Grade E
in. mm I.D |
mm O.D |
MPa（psi） W.P |
MPa（psi） T.P |
MPa（psi） Burst Pressure |
㎏/m Weight |
mm Min Bending Radius |
in Coupling Thread |
|---|---|---|---|---|---|---|---|
| 2 51 | 87.8 | 51.7（7500） | 103.4（15000） | 129.3（18750） | 12 | 900 | 2½ LP |
| 2½ 64 | 115 | 51.7（7500） | 103.4（15000） | 129.3（18750） | 22.3 | 1200 | 3LP |
| 3 76 | 131.8 | 51.7（7500） | 103.4（15000） | 129.3（18750） | 28.6 | 1200 | 4LP |
| 3½ 89 | 146.8 | 51.7（7500） | 103.4（15000） | 129.3（18750） | 32.9 | 1400 | 4LP |
| 4 102 | 158.8 | 52 （7500） | 103.4（15000） | 129.3（18750） | 35.8 | 1400 | 5LP |
